Shanghai Yingsang Electronic Technology Co., Ltd.
 |
| Tempat asal: | Cina |
| Nama merek: | Hydromatic |
| Sertifikasi: | ISO9001 |
| Nomor model: | FJX-250 FJX-250 |
| Kuantitas min Order: | 1 |
|---|---|
| Harga: | On Request |
| Kemasan rincian: | Kertas |
| Waktu pengiriman: | 7-10 hari kerja |
| Syarat-syarat pembayaran: | T/T, Western Union |
| Menyediakan kemampuan: | 1000/Bulan |
| Penggunaan: | Air, Minyak, Mineral | Struktur: | Pompa Multistage, pompa sentrifugal |
|---|---|---|---|
| Teori: | Pompa sentrifugal | Standar atau tidak standar: | Standar |
| Ban: | Besi Cor, Stainless Steel, Besi Cor/Stainless Steel | ||
| Cahaya Tinggi: | 300m3 / jam Pompa Sentrifugal Industri,Pompa Sentrifugal Industri FJX,pompa air sentrifugal self priming FJX |
||

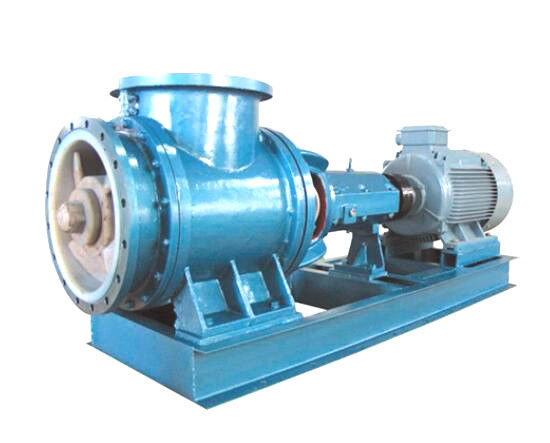

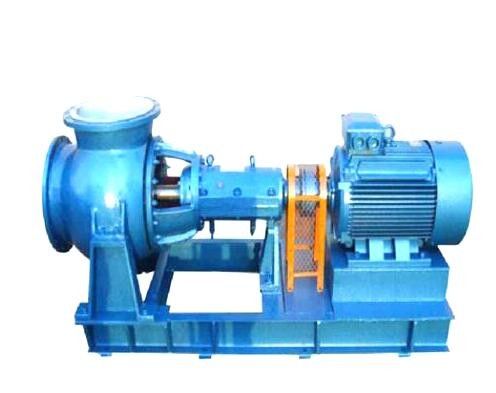

Pompa Sirkulasi Paksa Tipe FJX
Gambaran
1. Lingkup aplikasi: Produksi perusaan FJX sekarang digunakan untuk: soda kaustik diafragma, asam fosfat, garam vakum, asam laktat, kalsium laktat, alumina, titanium dioksida, kalsium klorida, amonium klorida, natrium klorat, gula, Penguapan, konsentrasi dan pendinginan garam cair, pembuatan kertas, air limb dan industri lainnya, untuk meningkatkan kapasitas produksi peralatan dan meningkatkan koefisien perpindan panas penukar panas untuk sirkulasi paksa.
2. Lokasi pemasangan: Pondasi tan (yang dapat dikonfigurasi sesuai dengan kebutuhan pengguna) langsung digantung dari evaporator.
3. Bentuk pompa: horizontal
4. Mode transmisi: transmisi langsung, transmisi sabuk, kopling hidrolik, transmisi sambungan universal.
5. Struktur penyegelan: segel mekanis gabungan, segel pengepakan.
6. Metode pembuatan bodi pompa: pengecoran, pengelasan.
7. Kisaran kinerja:
Rentang aliran: 300~23000m3/jam
Kisaran kepala: 2 ~ 12m
Tekanan kerja: 0.6MPa
Suhu kerja: 170 °C
Struktur bodi pompa: pengecoran atau pengelasan pelat baja.
Ban bagian arus lebih: ZG, 20 #, titanium, 1Cr18Ni9Ti, 304, 316L, CD4MCu
Kode Pemesanan Model Pompa Sirkulasi Paksa Tipe FJX:
Contoh: FJX 250
FJX: Kode pompa sirkulasi penguapan
250: diameter nominal impeller (mm) [diameter badan pompa]
I Tabel Properti Pengoperasian Untuk Pompa Aksial
| Model | sudut pisau | Lalu lintas m3/jam | Kepala m | Kecepatan r/mnt | Efisiensi% | Daya Sumbu N | Dengan motor KW |
| FJX-250 | 300 | 2.5 | 980 | 60 | 3.4 | 7.5 | |
| FJX-300 | 520 | 3 | 980 | 62 | 6.8 | 11 | |
| FJX-350 | 1350 | 4 | 980 | 65 | 29.6 | 37 | |
| FJX-450 | 2200 | 4 | 980 | 68 | 35.2 | 55 | |
| FJX-500 | 2650 | 4 | 740 | 70 | 42 | 75 | |
| FJX-550 | 4000 | 4 | 740 | 70 | 62.8 | 110 | |
| FJX-500-1 | 1800 | 02.5.4 | 575 | 68 | 28.8 | 55 | |
| 2200 | 3.7 | 675 | 68 | 32.5 | 55 | ||
| 2500 | 3.6 | 775 | 68 | 36.4 | 75 | ||
| 2900 | 4.6 | 875 | 68 | 53.4 | 90 | ||
| 3200 | 2.4 | 370 | 78 | 26.8 | 55 | ||
| FJX-700 | 3460 | 2.8 | 400 | 78 | 33.8 | 75 | |
| 3780 | 3.4 | 430 | 78 | 44.8 | 90 | ||
| 4050 | 3.8 | 460 | 78 | 53.7 | 110 | ||
| 4400 | 4.2 | 490 | 78 | 64.5 | 132 | ||
| FJX-800 | -4 | 6142 | 3.8 | 500 | 75 | 84.3 | 155 |
| -2 | 6790 | 3.6 | 76 | 86.7 | 155 | ||
| 0 | 7400 | 3.7 | 77 | 96.6 | 160 | ||
| 2 | 7815 | 3.7 | 76 | 102,7 | 185 | ||
| 4 | 8417 | 3.8 | 75 | 115.4 | 185 | ||
| FJX-900 | -4 | 7850 | 3 | 424 | 79 | 80.98 | 155 |
| -2 | 8709 | 3 | 79 | 90.1 | 155 | ||
| 0 | 9237 | 3 | 80 | 94.8 | 160 | ||
| 2 | 10290 | 3.08 | 79 | 108.6 | 185 | ||
| FJX-1100 | -4 | 9210 | 3.5 | 380 | 76 | 111.8 | 185 |
| -2 | 10078 | 3.5 | 77 | 132.6 | 220 | ||
| 0 | 11000 | 3.5 | 78 | 134.4 | 220 | ||
| 2 | 11970 | 3.6 | 77 | 151.1 | 250 | ||
| 4 | 12700 | 3.6 | 76 | 162.8 | 280 |
II Tabel Properti Operasi Untuk Pompa Aksial
| Produk | Instalasi | Kapasitas | Pengiriman | Rotasi | Efisiensi | Kekuatan poros | Motor yang Cocok |
| model | sudut mata pisau | M3/H | Kepala | kecepatan | % | n | kw |
| M | r/mnt | ||||||
| FJX-250 | 300 | 2.5 | 980 | 60 | 3.4 | ||
| FJX-300 | 520 | 3 | 980 | 62 | 6.8 | ||
| FJX-350 | 1350 | 4 | 980 | 65 | 29.6 | ||
| FJX-450 | 2200 | 4 | 980 | 68 | 35.2 | ||
| FJX-500 | 2650 | 4 | 740 | 70 | 42 | ||
| FJX-550 | 4000 | 4 | 740 | 70 | 62.8 | ||
| FJX-700 | -4 | 4772 | 3.3 | 370 | 75.6 | 56,7 | |
| -2 | 5320 | 3.4 | 400 | 76.1 | 64.7 | ||
| 0 | 5700 | 3.5 | 430 | 76.9 | 70.7 | ||
| -2 | 6154 | 3.6 | 460 | 76.6 | 78.8 | ||
| -4 | 6579 | 3.6 | 490 | 75.2 | 85.8 | ||
| FJX-800 | -4 | 6142 | 3.8 | 500 | 75.4 | 84.3 | |
| -2 | 6790 | 3.8 | 76.8 | 86.7 | |||
| 0 | 7400 | 3.7 | 77.2 | 96.6 | |||
| 2 | 7815 | 3.7 | 76.7 | 102,7 | |||
| 4 | 8417 | 3.8 | 75.5 | 115.4 | |||
| FJX-900 | -4 | 7748 | 3.4 | 424 | 76.1 | 94.3 | |
| -2 | 8407 | 3.4 | 77.4 | 100.3 | |||
| 0 | 9000 | 3.5 | 78 | 110 | |||
| 2 | 9656 | 3.5 | 77.3 | 119.1 | |||
| 4 | 10280 | 3.6 | 77.4 | 130.2 | |||
| FJX-1000 | -4 | 9210 | 3.4 | 380 | 76.3 | 111.8 | |
| -2 | 1078 | 3.5 | 77.5 | 132.6 | |||
| 0 | 11000 | 3.5 | 78 | 134.4 | |||
| 2 | 11970 | 3.6 | 77.3 | 151.1 | |||
| 4 | 12700 | 3.6 | 76,5 | 162.8 | |||
